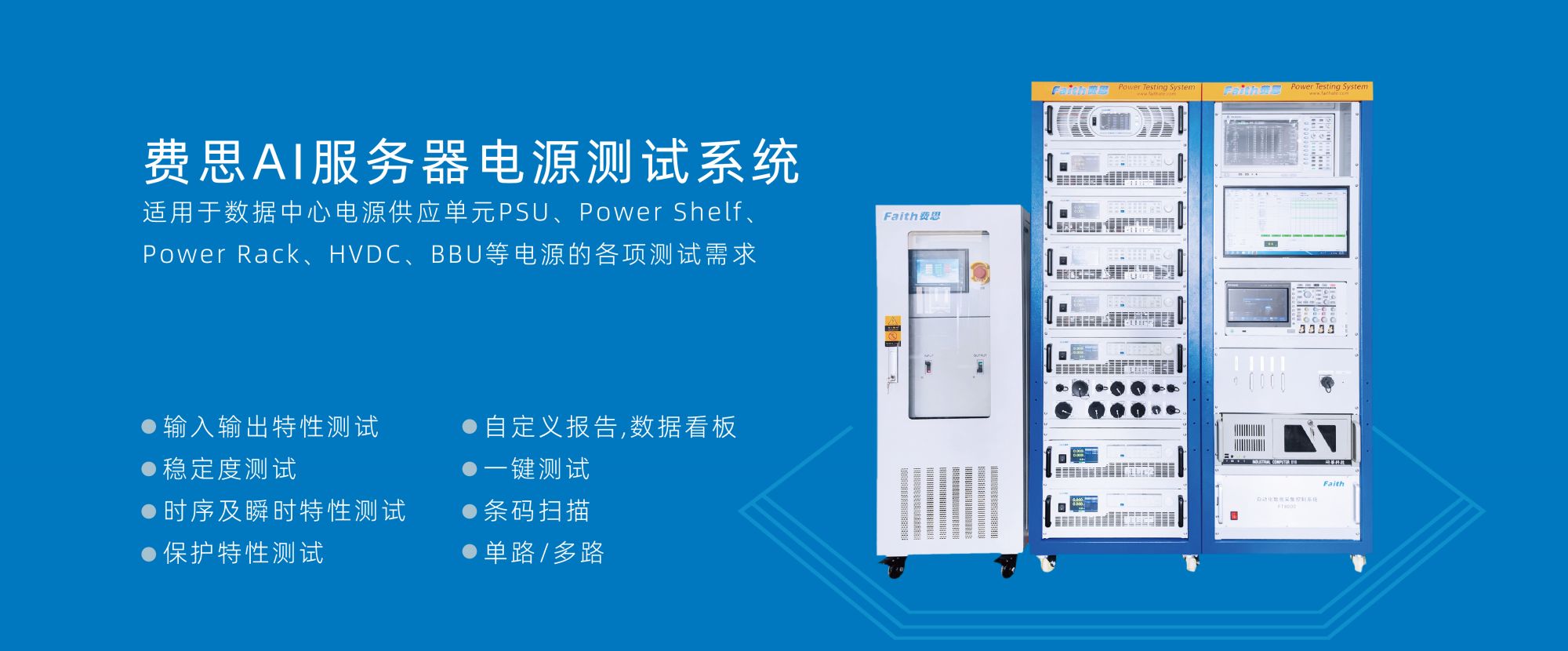

費思率先推出AI服務器電源測試系統解決方案
費思（Faith）是電源測試行業的著名企業，率先在AI數據中心服務器電源測試領域提供了全套解決方案，已經服務于多家國際國內頭部大廠。
適用于數據中心電源供應單元PSU、集成化的電源柜Power Shelf /電源機柜Power Rack、高壓直流電HVDC、備用電池單元BBU等AI數據中心服務器電源的各項測試需求。
系統核心設備全部由費思自研、自產，具備測試速度快，測試精度高，讀數準確，升級容易，穩定可靠，響應快速，支持多通路測試等優點。
系統達40+測試項目，支持輸入特性測試，輸出特性測試、穩定度測試、時序以及瞬時特性測試、保護特性測試、自定義報告、數據看板、一鍵測試、條碼掃描、單路/多路、定制工裝，構建了一個能覆蓋全工況的測試平臺。
系統基于費思自研、自產、自主品牌的高速大功率電子負載、低壓大電流電子負載、高速中功率電子負載、回饋式負載、大功率雙向直流電源等測控硬件及自動化測試軟件系統。其核心源載測控設備有：
大功率直流電子負載FT68200H高斜率系列
? 額定功率:0~144kW ? 可并聯至1.44MW功率 ? 電壓范圍:150V/600V/1200/1600V ? 動態頻率：50kHz ? 斜率80A/μS
中功率直流電子負載FT63200H高斜率系列
? 功率: 0~3kW ? 電壓：150V/600V/1200V ? 動態頻率：50kHz ? 動態斜率40A/μS
超低壓大電流直流電子負載FT68200NZ/FT68200N系列
? 低電壓操作特性 0.2V @ 5000A/0V @ 3000A
大功率雙向直流電源FTB9000系列
? 電壓：0~2250V ? 功率: 0~180kW ? 可并聯至1.8MW功率 ? 回饋效率93%
大功率雙向直流電源FTB7000系列
? 功率: 0~300kW ? 可并聯至3MW功率 ? 回饋效率93%
直流電源FTP1200/FTP/FTP9000/FTG系列
? 功率范圍: 0-180kW ? 可并聯至1.8MW功率 ? 電壓范圍: 0~3600V ? 電流等級0~120000A
FTM8000/FTM9000/FTM6000電參數測試板卡和儀器
? 采集控制:模擬量/數字量/絕緣電阻/溫度 ? 高壓大電流：2000V/3000A/0.005% ? 實時時鐘
費思（Faith）電子負載具備出色的動態性能和擴展能力，非常適合AI服務器電源的動態響應測試和大功率并聯均流測試。例如，FT68200H高斜率電子負載系列支持多臺負載同步施加階躍負載，模擬服務器實際運行時GPU/CPU瞬時功耗變化，對應服務器電源的瞬態響應進行驗證。費思FT68200H高斜率電子負載支持最高80A/μs的電流斜率，遠超行業平均水平，可精準復現算力中心瞬態功耗特征。在多個著名大廠的AI服務器電源高斜率動態測試中，費思電子負載的測試波形完美，持續8小時穩定模擬極端工況，獲得客戶的認可。以下是具體AI服務器電源種類及涉及的費思核心源載測試設備應用：
一、服務器電源-電源供應單元（Power Supply Unit，PSU）/整流器Rectifier測試
對數據中心電源供應單元（Power Supply Unit，PSU）的測試遠超普通消費級產品的測試范疇，它關乎整個數據中心的穩定運行。
其追求的是：在極高的功率密度下，實現極致的效率、絕對的可靠性和全面的可管理性，以支撐永不間斷的AI算力輸出。依據M-CRPS、OCP ORV3 測試指南，費思（Faith）直流電子負載FT63200H高斜率系列可滿足測試 PSU 參數與效能的要求。尤其針對測試PSU動態負載測試，F(xiàn)T63200H電子負載的高速動態特性模擬GPU計算時瞬間的劇烈功耗變化（瞬態響應），測試PSU輸出電壓的穩定性，確保不會因電壓驟降導致系統重啟或宕機。費思（Faith）針對服務器電源 PSU 提供完整的測試方案，以模擬高速、大動態范圍電流變化等工況來滿足PSU的測試，核心源載配置如圖：
二、服務器電源集成化的電源柜 Power Shelf /電源機柜Power Rack測試
Power Shelf 在數據中心和服務器架構中，指的是一個集成化的電源單元，通常安裝在機架中，它由多個冗余電源模塊、配電單元和管理模塊組成。在 OCP ORV3 標準中，一個Power Shelf 可在 1OU 高度的空間內提供 高達33kW甚至72kW 的電力輸出。
Power Shelf的核心功能：
①集中供電與管理，提升功率密度。
②支持熱插拔和冗余機制，確保服務器不斷電
費思（Faith）針對 Power Shelf 提供符合 OCP ORV3 測試指南要求的測試解決方案，能有效驗證在實際應用中的性能與可靠度，確保其滿足高標準的運行需求。
Power Rack 指為整個服務器機柜提供電力的一體化集中供電系統，通常由多個 Power Shelf（電源柜） 并聯組成，功率可達數百千瓦。其核心特點是集成 配電單元（PDU）、電池備用柜（BBU Shelf）、監控系統 等，實現機柜級的高效供電與管理。服務器電源Power Rack功率大，需完整評估測試實驗室建置需求。費思提供定制化解決方案，涵蓋設備并聯測試評估、場域設備用電與布局建議、氣冷水冷規劃、環境散熱與熱流分析等。核心源載儀設備如下：
三、服務器電源高壓直流電HVDC測試
HVDC服務器電源是數據中心供電技術的一次重要演進。它通過采用高壓直流供電架構，極大地提升了能效、可靠性和功率密度。由于工作電壓更高，測試HVDC服務器電源也帶來了新的挑戰：
1.前級PSU需要處理高達800V的輸入電壓。
2.后級PSU（如將400V轉為50V）在低壓輸出時仍需提供極大電流。

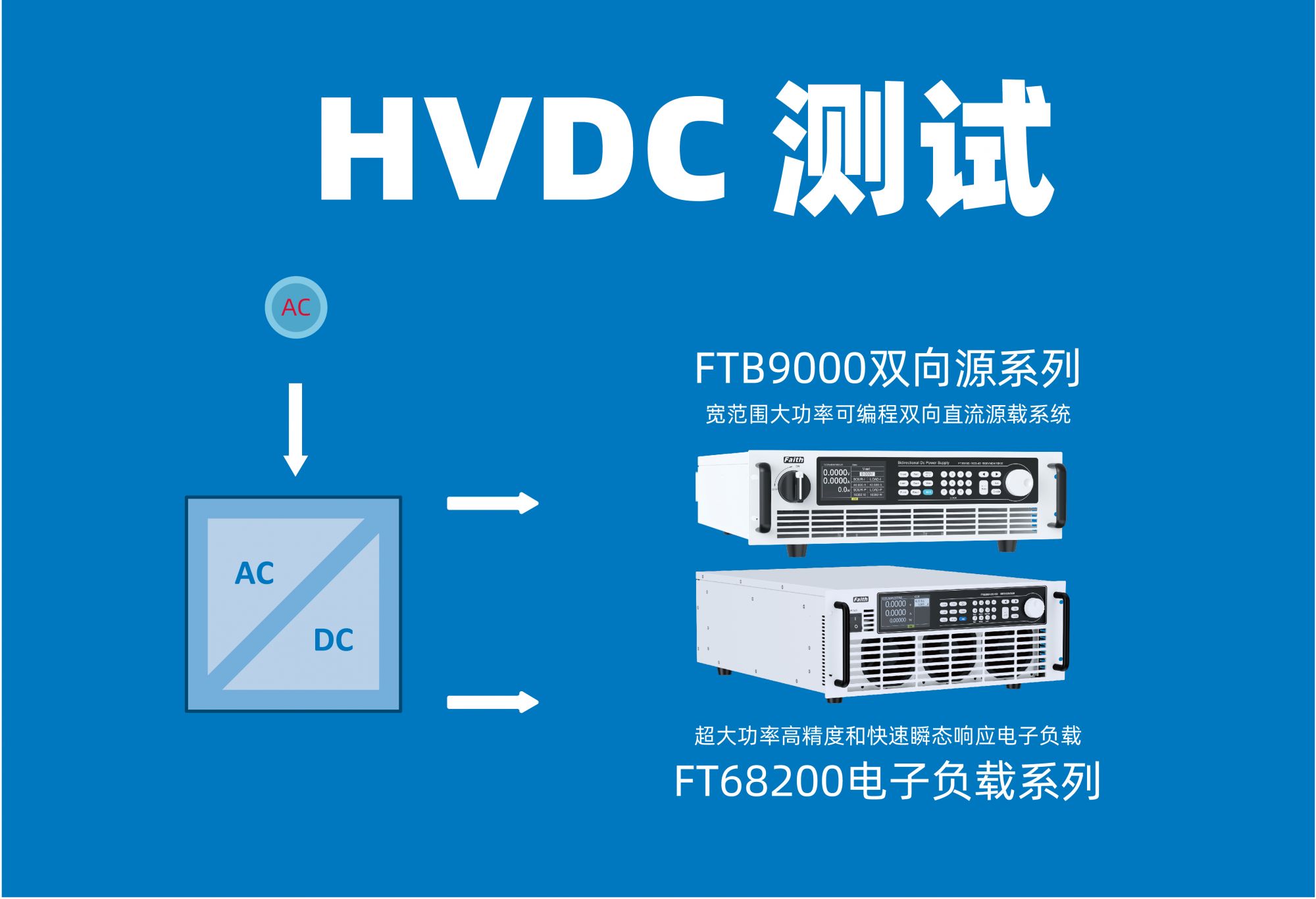

費思（Faith）是國內為數不多的生產全系列電子負載和可編程直流電源測試儀器的廠家，其寬范圍、高精度、高穩定性的特性符合服務器電源高壓直流電HVDC產品規格與測試需求。尤其 FT68200 高壓電子負載，高電壓1200V仍有足夠電流拉載能力，來適用于50V輸出的電源測試。另外FTB9000大功率雙向直流電源，具有能源回收的負載功能，其雙檔位的設計，非常同時適用于 400V 或 800V 的高壓直流測試應用。費思（Faith）針對HVDC測試提供了完整的測試方案，以模擬快速瞬態響應、負載階躍測試、故障模擬等工況來滿足HVDC的測試，核心源載配置如圖：
四、備用電池單元(Backup Battery Unit,BBU)測試

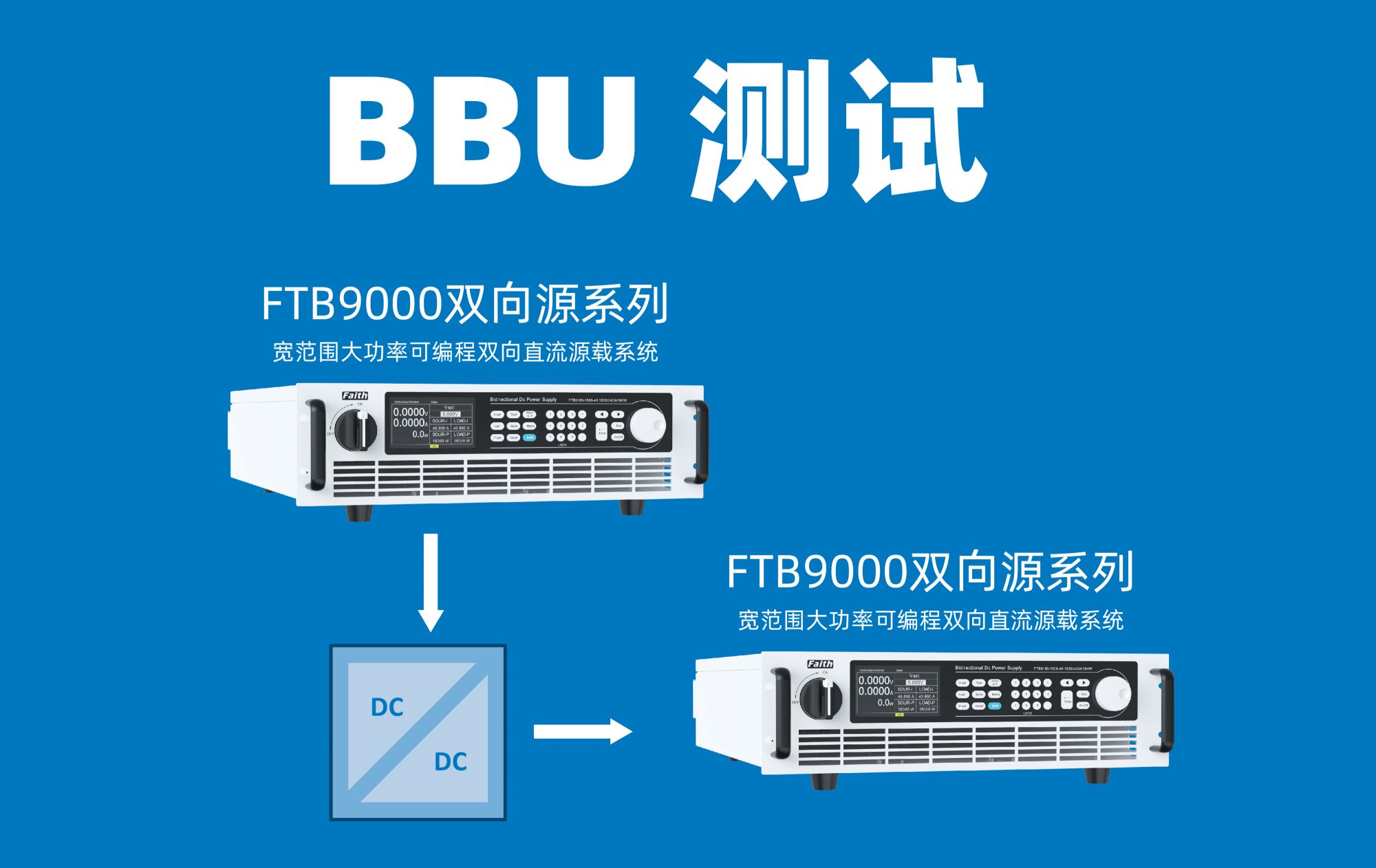

AI服務器的BBU是一個高度集成的系統，它不僅僅是簡單的電池，而是一個集成了電芯、智能管理、功率轉換和通信功能的緊急供電系統。其核心使命是在市電失效的瞬間，無縫地提供直流供電，由于負載瞬間波動劇烈，這就要求備用電池能在短時間內提供巨大的放電電流(高倍率放電)，并在市電恢復后快速吸收能量(高倍率充電)，費思FTB9000雙向電源就能模擬這種極端工況，很方便的搭建備用電池單元測試方案。
針對48V架構和新興的高壓400V/800V架構。費思雙向可編程直流電源都能應對BBU充放電性能、BBU切換時間瞬態響應及電網模擬。
48V架構的測試方案:
BBU充放電性能
作為負載：設置費思雙向電源工作在負載模式，恒定功率或恒定電流，對BBU進行放電測試，驗證其容量和放電時間。
作為電源：設置費思雙向電源工作在電源模式，為BBU充電，測試其充電接受能力和管理策略。
BBU切換時間與瞬態響應
作為電源：正常輸出48V，模擬主電源。
使用其序列功能或外部觸發，瞬間關閉輸出（模擬斷電）
用示波器探測直流母線電壓，測量從斷電到BBU電壓建立的延遲時間（通常<10ms）和電壓跌落幅度。
電網模擬
使用雙向電源的列表模式，模擬直流母線電壓的波動（如45V至55V）、紋波或瞬時跌落，測試BBU在這種惡劣條件下的運行穩定性。
高壓400V/800V架構BBU測試方案:
BBU充放電循環
能量回收至關重要。對一個400V/10kW的BBU進行充放電循環測試，如果不回收能量，每小時將消耗20度電，成本巨大。雙向電源的再生功能可以將大部分電能回饋電網。費思FTB9000雙向程控直流電源能源回收效率93%，大大節約成本。
BBU動態負載與瞬態
AI服務器（特別是多GPU）的功耗變化速率極快。使用雙向電源的高速動態模式，模擬kW/ms級的負載階躍，測試高壓架構的瞬態響應和穩定性。這對800V系統尤其重要，因?yàn)楦叩碾妷阂馕吨偷碾娏鳎珜刂骗h(huán)路的設計要求更苛刻。費思FTB9000雙向電源操作精度高，響應速度快，非常適合AI服務器電源備用單元BBU的測試。
詳細AI 服務器電源測試解決方案，請聯系費思技術工程師，歡迎技術交流。
