面向下一代GPU VPD架構的供電系統超低壓大電流測試方案 —— 費思N系列電子負載技術解析與應用實踐
一、引言：AI算力演進下的供電測試挑戰
隨著AI訓練模型的復雜度持續提升，GPU的峰值電流需求將達到2000A-5000A甚至更高水平，而核心電壓則維持在0.8V甚至更低。傳統LPD（橫向供電）架構電流路徑長、寄生參數大、動態響應慢等原因，已無法滿足下一代GPU的供電需求。
今年CES上，英偉達NVIDIA確定Rubin會用VPD（垂直供電）方案。根據英偉達NVIDIA的說法，Rubin架構將搭載更寬、更多的HBM4顯存，HBM因為已經占據了GPU封裝周圍所有空間，物理位置已經沒有給LPD(橫向供電)，因此VPD是確定性方案。英特爾、谷歌也都已開始嘗試VPD方案，華為也在關注這項技術，華為有一項關于“芯片垂直供電系統”的發明專利。（信息來源：電子工程專輯）
（圖片來源：Vicor官網）
然而，VPD架構的引入也對供電系統的測試驗證提出了前所未有的挑戰：如何在極低電壓下精確模擬數千安培的動態負載，如何驗證PMIC（電源管理芯片）在納秒級瞬態響應中的穩定性，成為擺在所有上游供應商面前的生死線。
二、技術挑戰：VPD架構下的測試難點及應對
面對這些挑戰，傳統電子負載已難以勝任。費思（Faith）憑借其深厚的技術積累和卓越的產品性能，其N系列超低電壓大電流電子負載，專為GPU/CPU超低電壓測試場景設計，具備0.2V起始的超低壓帶載能力，能夠完美覆蓋下一代GPU核心電壓的測試范圍。在電流吞吐方面，費思N系列電子負載不僅能夠穩定實現2000A的大電流測試，更具備擴展至5000A極限測試的能力，精準復現GPU在AI訓練峰值時的滿載工況。

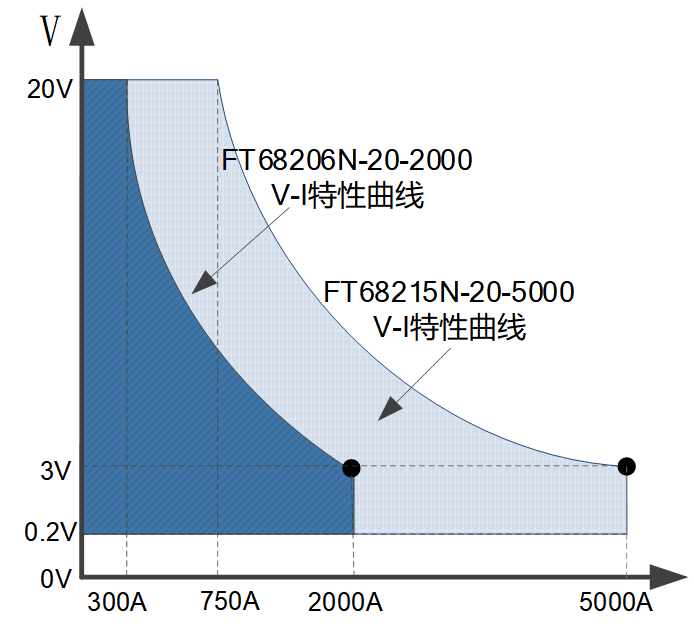

費思N系列電子負載超低壓特性能力曲線圖
尤為關鍵的是，費思N系列低壓大電流電子負載具備高達20A/μs的動態電流斜率，遠超行業普遍標準。這意味著它能夠逼真模擬GPU在執行復雜矩陣運算時毫秒級的電流驟變，協助工程師捕捉PMIC（電源管理芯片）在極端動態下的微小電壓跌落（Droop）與過沖（Overshoot），從而優化環路響應速度，確保供電系統的絕對穩健。正是憑借這一卓越性能，費思（Faith）已獲得英偉達NVIDIA及其核心PMIC、GaN供應商的高度認可，成為其研發實驗室重要的測試設備。

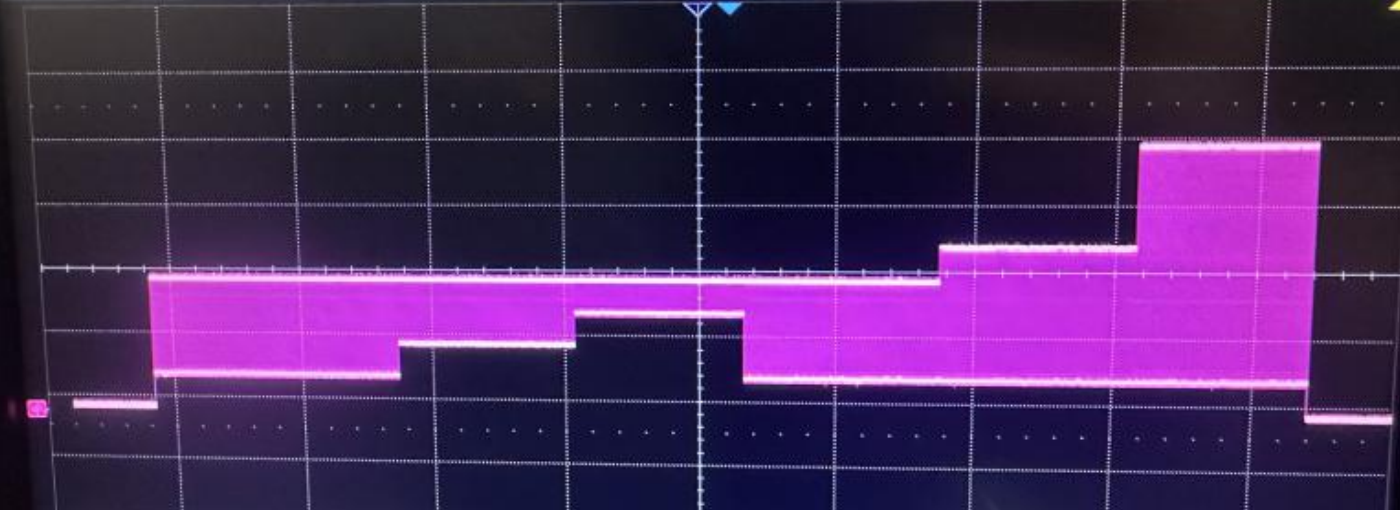

微妙級動態響應下的電流變化圖
在英偉達NVIDIA的生態體系中，高效的供電不僅依賴于架構創新，更離不開功率半導體材料的迭代。為了配合VPD架構對高開關頻率與低損耗的嚴苛要求，以GaN（氮化鎵）和SiC（碳化硅）為代表的寬禁帶器件已成為主流。費思（Faith）的測試方案深度融入了這一趨勢，其高精度負載能夠有效驗證GaN器件在高頻下的開關特性與熱穩定性，幫助合作伙伴優化圖騰柱PFC及LLC諧振變換器的拓撲設計，從而在有限的空間內實現更高的功率密度與轉換效率。
三、解決方案：費思 N系列超低電壓大電流電子負載
費思（Faith）深耕低壓大電流測試領域多年，其技術積累源于新能源領域最嚴苛的測試需求，并針對英偉達NVIDIA VPD架構AI算力場景進行了深度優化，專為CPU/GPU供電測試設計的費思N系列電子負載系列具備以下核心技術優勢：
1. 超低電壓帶載能力
N系列：支持 0.2V滿電流帶載，最高達5000A@0.2V，完美匹配下一代GPU VPD架構的核心電壓；
最小內阻 ＜0.2mΩ，確保低壓工況下的高電流拉載能力，極大降低測試功耗。
2. 超高電流擴展能力
單機支持 2000A@0.2V（FT68206N-20-2000）；
可擴展至 5000A@0.2V（FT68215N-20-5000），覆蓋AI訓練峰值負載需求。
3. 極速動態響應速度
20A/us的瞬態電流響應變化，瞬態測試頻率可達20kHz，可精準模擬GPU在矩陣運算中的微秒級電流驟變，幫助工程師捕捉PMIC（電源管理芯片）瞬態響應。
4. 高精度瞬態捕捉
支持 電壓跌落（Droop） 與 過沖（Overshoot） 實時監測；
電壓測量精度高達 0.025%+0.025%F.S.，電流測量精度 0.05%+0.05%F.S.，確保測試數據可靠。
5. 多種測試模式
支持 恒電流、恒電壓、恒電阻、恒功率 四種模式；
提供 序列測試功能，可編輯復雜負載時序，模擬實際工況，適用于PMIC（電源管理芯片）動態特性驗證。
6. 通信與控制
支持 RS232、RS485、LAN、USB、CAN（選配）；
支持 SCPI與ModBus協議，便于系統集成與自動化測試，可快速融入現有測試平臺。
四、產品系列與選型指南
以下為費思 N系列電子負載中適用于GPU VPD研發測試的主力型號，用戶可根據電流需求選擇：
支持定制，詳細信息見費思（Faith）官網http://m.didi11.com/product/122
或聯系費思（Faith）服務電話：400 616 0086
五、應用場景：從實驗室到產線的全鏈路支持
六、結語：為算力時代筑牢電源測試基石
費思N系列超低電壓大電流電子負載，不僅是測試設備性能的突破，更是對AI算力產業鏈的一次關鍵賦能。它解決了VPD架構轉型過程中的核心測試難題，為英偉達NVIDIA下一代GPU的性能釋放掃清了驗證障礙。隨著AI工廠對能效與密度的要求愈發嚴苛，費思（Faith）將繼續以領先的測試技術，攜手全球頂尖的PMIC（電源管理芯片）與功率器件廠商，共同筑牢算力時代的能源基石，見證每一次算力奇跡的誕生。
歡迎咨詢費思（Faith）技術支持團隊。
