行業應用——AI服務器機柜直流母排（Busbar）溫升測試
直流母排（Busbar）作為電力傳輸的關鍵部件，承擔著將電源模塊（PSU）的電能高效、低損耗地輸送至GPU、CPU等負載的重任。對直流母排進行準確、可靠的溫升測試，已成為AI服務器機柜設計驗證和產線品質控制中不可或缺的一環。

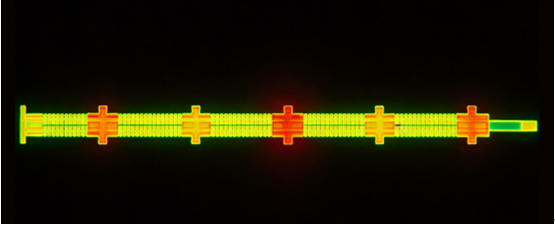

一、直流母排（Busbar）溫升測試需求
在AI服務器數據中心母排母排溫升測試中，對模擬工況電源主要提出了以下需求：
需求維度 | 具體描述 |
超大電流 | 母排電阻通常在微歐級別，要產生數千安培電流，測試設備需具備輸出穩定大電流的能力 |
電流精度與穩定性 | 溫升測試通常持續數十分鐘甚至數小時，要求電流波動極小，且能精確設定（如1000A、2000A、4000A等等） |
測試方案的靈活性 | 研發階段需模擬動態負載（如GPU突發計算任務），產線階段則希望快速完成靜態溫升篩選。 |
二、母排溫升測試方案
費思（Faith）依托其組合式大功率可編程直流電源、寬范圍大功率可編程直流電源以及雙向可編程直流電源，為客戶提供兩套完備的直流母排溫升測試方案。
方案一：直流短路法
測試工作原理:
針對產線快速篩選或研發階段的基準測試，采用直接短路法快速評估母排溫升。將費思FTG大功率可編程直流電源輸出端直接短路連接母排兩端，設定所需電流（如8000A、12000A等特大電流），電源自動調節輸出電壓以維持恒流，母排在焦耳熱作用下升溫。
該方案優勢：
設備集成度高：一臺FTG即可完成電流源與測量，無需外部負載。
操作簡便：適合產線快速測試，節省空間與成本。
高可靠性：內置OVP/OCP/OTP全方位保護，確保測試安全。
針對該方案客戶常見問答Q&A：
Q -“FTG在低壓下能否輸出大電流？”
A - FTG采用模塊化并聯架構，每模塊均具備獨立恒流控制，整機在短路接近0V時仍能輸出額定電流，且精度高達0.1%+0.1%F.S.。
Q -“短路測試是否等同于真實工況？”
A - 短路測試提供了較為嚴苛的溫升條件（電壓極低，電流全部轉化為熱量），適合評估母排極限載流能力；同時FTG的序列功能也可模擬階梯電流，更貼近實際負載變化。

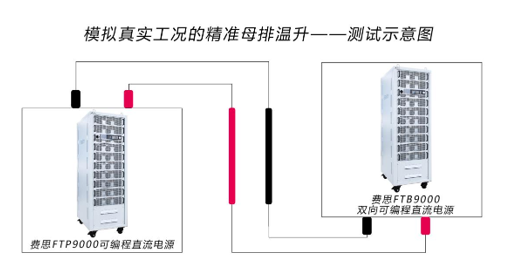

方案二：源+載模擬真實工況的精準母排溫升測試
采用費思FTP9000可編程直流電源作為供電端，模擬服務器PSU的輸出；采用費思FTB9000雙向可編程直流電源作為電子負載，吸收環路能量，實現能量回饋。
測試工作原理：
?費思FTP9000大功率可編程直流電源輸出穩定電壓（如12V、48V），為母排提供電源。其高精度（電壓0.02%+0.02%F.S.）、快速瞬態響應（<2ms）以及序列功能，可模擬實際供電中的電壓波動。
?費思FTB9000大功率雙向直流電源工作于恒流（CC）模式，拉載設定電流（如2000A），使母排通過大電流。作為雙向電源，它既能作為負載吸收能量，又能將吸收的能量以可達95%的效率回饋至電網，極大降低長時間測試的能耗與散熱成本。
該方案優勢：
?電流精確可控：費思FTB9000大功率雙向直流電源電流精度達0.1%+0.1%F.S.，可穩定輸出設定值。
?支持動態電流變化：利用費思FTB9000大功率雙向直流電源的序列功能，可編程模擬GPU電流驟變，評估母排瞬態溫升。
?能量回饋節能：尤其適合數小時的老化測試，節省電費且無需額外空調降溫。
?真實模擬系統：完整復現PSU→母排→負載的電氣環境，測試結果更具參考價值。
三、母排溫升測試儀器核心技術參數
1. 費思FTG組合式超大功率可編程直流電源
?3U/1800A的高電流密度
?單機范圍：0~1500V / 0~20000A / 4~600kW
?高精度：電壓0.05%F.S.，電流0.1%+0.1%F.S.
?恒流、恒壓、恒功率三種模式
?支持主從并機（最多10臺），擴展功率
?低紋波：如10V機型紋波<55mVp-p
?多種通信接口：LAN/RS232/RS485/GPIB/CAN，支持SCPI與ModBus
標配PC軟件，支持波形編輯與數據記錄
2. 費思FTP9000寬范圍大功率可編程直流電源
?單機范圍：0~2250V / 0~6120A / 5~180kW
?高功率密度：3U/18kW
?電壓精度：0.02%+0.02%F.S.，電流精度：0.1%+0.1%F.S.
?瞬態響應：<2ms（10%~90%負載變化）
?自動恒功率、CV/CC優先、序列功能
?標配LAN/USB，可選GPIB/RS485/CAN
3. 費思FTB9000雙向可編程直流電源（回饋式負載）
?單機范圍：0~2250V / 0~±4500A / 0~±180kW
?能量回饋效率高達95%，功率因數0.99
?源載雙象限無縫切換
?精度：電壓0.02%+0.02%F.S.，電流0.1%+0.1%F.S.
四、母排研發驗證到產線測試的全鏈路支持
應用階段 | 測試目標 | 推薦方案 | 費思產品價值體現 |
電源模塊研發 | 驗證母排在額定/過載電流下的溫升 | 方案一（直流短路法） | 快速得到極限溫升數據，評估設計余量 |
系統集成驗證 | 模擬實際PSU+負載的聯合運行溫升 | 方案二（源+載模擬真實工況） | 真實復現服務器供電環境，支持動態電流波形 |
產線批量篩選 | 快速檢測母排焊接/壓接質量 | 方案一（直流短路法） | 操作簡便，可編程序列實現多檔位自動測試 |
可靠性壽命測試 | 長時間通電老化，驗證長期穩定性 | 方案二（源+載模擬真實工況） | 能量回饋大幅降低能耗與散熱成本，適合7×24小時運行 |
五、母排測試儀器的主力型號選型指南
方案一（直流短路法）推薦配置
目標電流 | 推薦FTG型號 | 電壓/電流規格 | 功率 |
1000A | FTG120-010 | 10V/1200A | 12kW |
2000A | FTG200-010 | 10V/2000A | 20kW |
3000A | FTG320-010 | 10V/3200A | 32kW |
4000A | FTG400-010 | 10V/4000A | 40kW |
5000A | FTG520-010 | 10V/5200A | 52kW |
方案二（源+載模擬真實工況）推薦型號
目標電流 | FTP9000 | FTB9000 | 滿足方式 |
1000A | FTP9300-80-1020（30kW/80V） | FTB9450-80-1350（45kW/80V） | 可并機，可單機柜 |
2000A | FTP9600-80-2040（60kW/80V） | FTB9750-80-2250（75kW/80V） | 可并機，可單機柜 |
3000A | FTP9900-80-3060（90kW/80V） | FTB91050-80-3150（105kW/80V) | 并機 |
4000A | FTP91200-80-4080（120kW/80V） | FTB91350-80-4050（135kW/80V) | 并機 |
5000A | FTP91500-80-5100（150kW/80V） | FTB91800-80-5400（180kW/80V) | 并機 |
六、小結
從英偉達VPD架構的超低電壓大電流測試，到AI服務器直流母排的溫升驗證，費思（Faith）在可編程電源與電子負載領域持續深耕，助力客戶攻克一個又一個測試難題。FTG系列的低壓大電流輸出能力、FTP9000的高精度供電以及FTB9000的能量回饋與負載功能，構成了覆蓋研發、集成、產線的全面測試解決方案。
如需了解更多產品詳情或獲取定制測試方案，歡迎訪問費思官網：
或致電：400-616-0086
