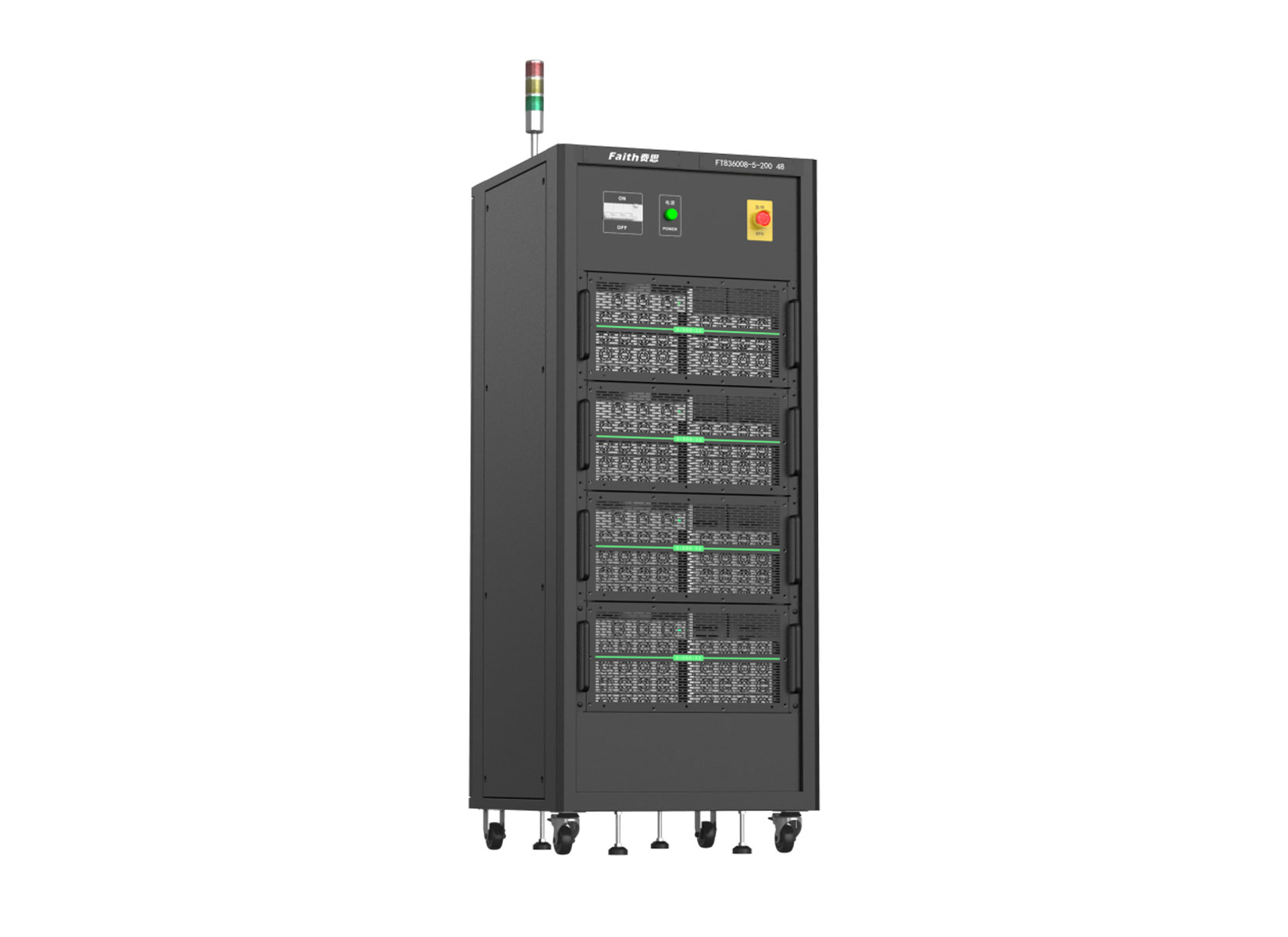

FT8360系列多通道電池充放電設備
FT8360系列電池充放電設備是專為高電流/高功率性能測試而開發的專業充放電測試設備。適合于大容量鋰離子電池和鋰離子電容器的性能測試評估、循環壽命驗證、產品型號選擇等用途。
FT8360系列產品采用最新技術方案，具有能量轉換效率高、電壓電流精度高、電流動態響應快、多電流量程電流自動分檔、設備功率密度高、設備使用安全因數高等特點。可回饋式大電流循環壽命測試凸顯設備能源轉換效率的重要性，不僅降低電力需求，同時降低大量熱量產生。能為實驗室降低配電需求，節省運轉電力和空調成本，提高實驗場地利用率。
在使用安全性方面，F(xiàn)T8360系列每個通道都有多重保護。獨立回路都用冗余檢測，防止單一器件失效時電池電芯過電壓，強化實驗室安全。此外，針對電池上料下料過程中出現人為不可避免接線串線，系統也會自動識別保護，將不可避免的人為因素排除掉。
| 簡述
FT8360系列電池充放電設備是專為高電流/高功率性能測試而開發的專業充放電測試設備。適合于大容量鋰離子電池和鋰離子電容器的性能測試評估、循環壽命驗證、產品型號選擇等用途。
FT8360系列產品采用最新技術方案，具有能量轉換效率高、電壓電流精度高、電流動態響應快、多電流量程電流自動分檔、設備功率密度高、設備使用安全因數高等特點。可回饋式大電流循環壽命測試凸顯設備能源轉換效率的重要性，不僅降低電力需求，同時降低大量熱量產生。能為實驗室降低配電需求，節省運轉電力和空調成本，提高實驗場地利用率。
在使用安全性方面，F(xiàn)T8360系列每個通道都有多重保護。獨立回路都用冗余檢測，防止單一器件失效時電池電芯過電壓，強化實驗室安全。此外，針對電池上料下料過程中出現人為不可避免接線串線，系統也會自動識別保護，將不可避免的人為因素排除掉。
| 特點
模塊化設計，每個模塊為獨立的通道；
每個通道可檢測不同型號的電池，并完全獨立工作于不同的模式，互不影響；
測量精度高，電壓、電流精度為0.03%F.S.；
具備多電流量程，可自動切換量程；
具備快速電流響應，響應時間≤3ms；
放電能量可回收，效率最高80%；
高速數據記錄，間隔時間10ms；
具備多通道并聯功能，并聯電流可達2400A；
通道有完備的軟、硬件多級保護。
可整合多功能記錄器與恒溫/濕箱；
專業測試軟件，支持數據報表與數據分析。
| 應用領域
電池（電芯）生產；
電池研究測試；
電池品質測試；
工況模擬測試；
電池梯次回收等。
| 高精度測量
FT8360系列精度高，電壓分辨率低至0.1mV，電壓測量精度為0.03%F.S.。電流測量精度為0.03%F.S.。更高的測量精度能為測試提供更精確、更有效的數據。

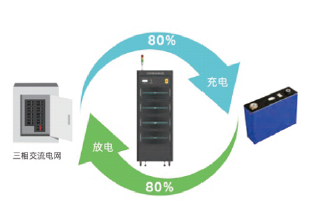

| 能量回饋
FT8360系列產品具備回饋式負載功能，可將被測電池的放電能量回饋至工廠內網直接利用，而不是以熱能的方式耗散掉。其能量回饋轉換效率高達80%，不僅可以極大的降低用戶的用電成本，而且可以避免使用空調及其他制冷系統，減少噪音。
| 電流快速響應
FT8360系列可實現電流的快速響應。-90%～+90%之間的響應時間在3ms以內。快速的電流響應能力可更精準的模擬實際工況。

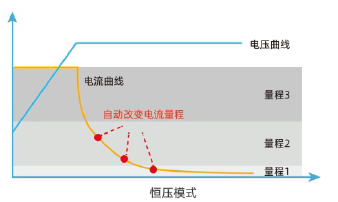

| 多電流量程自動切換
為了實現更高的電流測量精度，F(xiàn)T8360系列具備多個電流量程，且各電流量程之間可實現自動切換。
| 10ms數據采集間隔
FT8360系列具備高速數據采集能力，可實現10ms的采集時間間隔，捕捉測試數據的瞬態變化。
| 電腦圖形化操作軟件
FT8360系列提供了一款上位機測試軟件，可以實現測試工步編輯、集中控制、實時讀取測試數據、生成圖像、導出報表、打印報告等，方便用戶使用。
| 訂購信息
通道數 | 型號 | 規格 |
16CH | FT836016-5-60 | 5V/±60A |
16CH | FT836016-5-100 | 5V/±100A |
8CH | FT836008-5-200 | 5V/±200A |
8CH | FT836008-5-300 | 5V/±300A |
4CH | FT836004-5-600 | 5V/±600A |
2CH | FT836002-5-1200 | 5V/±1200A |
| 選購信息-1
產品類型 | 型號 | 尺寸（W*H*D）mm | 備注 |
機柜 | FT8360-CAB19 | 720*1900*750 | 可安裝4臺單機 |
FT8360-CAB13 | 720*1300*750 | 可安裝2臺單機 |
| 選購信息-2
產品類型 | 型號 | 電壓 | 壓力 | 溫度測量 |
輔助測量通道 | FT8360-AUX01 | 2CH | 2CH | 6CH |
備注： | 輔助電壓測量通道：2CH，范圍：-8V～8V，采樣周期：10ms，精度：±1.5mV（25℃±10℃）； | |||
輔助壓力測量通道：2CH,范圍：0-10T/0-3mV/V，精度：＜0.2%F.S.（25℃±10℃）； | ||||
輔助溫度測量通道：6CH（NTC熱電阻），范圍：-40℃～125℃，精度：±0.5℃； | ||||
雙向電源型號 | FT836016-5-60 | FT836016-5-100 | FT83608-5-200 | FT83608-5-300 | FT836004-5-600 | FT836002-5-1200 |
通道數 | 16CH | 16CH | 8CH | 8CH | 4CH | 2CH |
電壓范圍 | 充電0V～5V，放電1V～5V | |||||
電壓分辨率 | 0.1mV（24bit） | |||||
電壓精度 | ±0.03%F.S.@25℃±10℃ | |||||
充放電電流范圍 | ±60A | ±100A | ±200A | ±300A | ±600A | ±1200A |
電流分辨率 | 0.1mA（24bit） | |||||
電流檔位 | ±30A/±60A | ±30A/±50A/±100A | ±60A/±100A/±200A | ±50A/±200A/±300A | ±100A/±400A/±600A | ±200A/±800A/±1200A |
電流精度 | ±0.03%F.S.@25℃±10℃ | |||||
功率精度 | ±0.05%F.S.@25℃±10℃ | |||||
功率分辨率 | 1mW | |||||
主通道最快取樣時間 | 10ms | |||||
電流響應時間 | ＜3ms（10%～±90%F.S.，電池負載） | |||||
電流切換時間 | ＜5ms（-90%FS～+90%F.S.，電池負載） | |||||
充電效率 | 81%(2V-4.2V電池電壓最高效率)，85%（5V電池電壓最高效率） | |||||
放電效率 | 79%(2V-4.2V電池電壓最高效率)，82%（5V電池電壓最高效率） | |||||
硬件保護 | 電池反接保護、串線保護、短路保護、接觸不良檢測的保護功能 | |||||
軟件保護 | 設定安全保護條件，包括：電壓上限和下限、電流上限和下限、容量上限、延時時間、工步時間、溫度、壓力、溫箱水冷條件等。 具有脫機測試功能，掉電數據保護（保存當前工步數據），來電續接保護，電壓趨勢異常保護，電壓波動異常保護等 | |||||
充電模式 | 恒流、恒壓、恒流恒壓、恒功率、限值跟隨 | |||||
截止條件 | 電壓、電流、工步時間、容量、溫度、壓力、自定義變量 | |||||
放電模式 | 恒流、恒功率、恒阻、恒流恒壓、限值跟隨 | |||||
截止條件 | 電壓、電流、工步時間、容量、溫度、壓力、自定義變量 | |||||
其他模式 | 模擬工況、直流內阻測試、脈沖、溫箱配置、擱置、循環、暫停 | |||||
循環嵌套 | 具有嵌套循環功能，最少支持 5 層嵌套 | |||||
輔助電壓保護通道 | 精度±1mV(25℃+10℃)，10ms采樣速率，-8V～8V，漏電流＜0.03uA,輸入阻抗＞200MΩ，每個主通道配置一個 | |||||
輔助壓力保護通道 | 精度＜0.2%F.S.(25℃±10℃),0～10T/0～3mV/V,每個主通道最多配置一個 | |||||
輔助溫度保護通道 | （NTC型）精度±0.5℃(25℃+20℃)，-40℃～125℃，500ms采樣速率，每個主通道最多配置4個NTC溫度檢測 | |||||
（熱電偶型）精度±1℃(25℃+20℃)，-70℃～250℃，500ms采樣速率，每個主通道最多配置3個K型或T型熱電偶 | ||||||
機械尺寸（寬*高*深） | 630mm*278mm*520mm | |||||
機械重量 | ＜65kg | |||||
通道數 | 型號 | 規格 |
16CH | FT836016-5-60 | 5V/±60A |
16CH | FT836016-5-100 | 5V/±100A |
8CH | FT836008-5-200 | 5V/±200A |
8CH | FT836008-5-300 | 5V/±300A |
4CH | FT836004-5-600 | 5V/±600A |
2CH | FT836002-5-1200 | 5V/±1200A |
產品類型 | 型號 | 尺寸（W*H*D）mm | 備注 |
機柜 | FT8360-CAB19 | 720*1900*750 | 可安裝4臺單機 |
FT8360-CAB13 | 720*1300*750 | 可安裝2臺單機 |
產品類型 | 型號 | 電壓 | 壓力 | 溫度測量 |
輔助測量通道 | FT8360-AUX01 | 2CH | 2CH | 6CH |
備注： | 輔助電壓測量通道：2CH，范圍：-8V～8V，采樣周期：10ms，精度：±1.5mV（25℃±10℃）； | |||
輔助壓力測量通道：2CH,范圍：0-10T/0-3mV/V，精度：＜0.2%F.S.（25℃±10℃）； | ||||
輔助溫度測量通道：6CH（NTC熱電阻），范圍：-40℃～125℃，精度：±0.5℃； | ||||
