FTM6000系列阻抗分析儀
FTM6000系列阻抗分析儀是Faithtech生產的新一代阻抗分析儀。根據燃料電池輸出容量，匹配FT68200系列電子負載，構建燃料電池阻抗測試系統。其測量掃描頻率范圍為0.01Hz～20kHz，測量電流可達1500A，最大功率可達600kW。提供的專用上位機測試軟件，可實時測量出I-V特性曲線、Cole-Cole曲線圖等，支持數據導出成Excel，JPG等各種形式，便于燃料電池電堆性能分析。
| 簡述
FTM6000系列阻抗分析儀是Faithtech生產的新一代阻抗分析儀。根據燃料電池輸出容量，匹配FT68200系列電子負載，構建燃料電池阻抗測試系統。其測量掃描頻率范圍為0.01Hz～20kHz，測量電流可達1500A，最大功率可達600kW。提供的專用上位機測試軟件，可實時測量出I-V特性曲線、Cole-Cole曲線圖等，支持數據導出成Excel，JPG等各種形式，便于燃料電池電堆性能分析。
| 特點
測試頻率范圍：0.01Hz～20kHz；
測試電流范圍：0-1000A；
測試電壓范圍：0.01-1000V；
內阻量程范圍：0.01mΩ～10Ω；
測試交流電流可在直流電流的0.1%～10%的范圍內設定；
與FT68200系列負載匹配使用；
支持I-V特性、恒流特性、直流斷路法、基于交流阻抗法的Cole-Cole曲線等試驗模式；
具備交流掃頻測試功能；
標配RS232、LAN、RS485、CAN；
支持標準Modbus-RTU通訊協議。
| 阻抗測試
FTM6000能準確測量出燃料電池的各項阻抗參數，以幫助燃料電池廠家優化燃料電池阻抗特性，使燃料電池發揮出最佳性能。燃料電池這個電化學系統可簡化為等效電路：即反應電阻(R)和雙電層界面電容(C)并聯，然后串聯電解質膜電阻(Rm)。而燃料電池在工作過程中，其性能和發電狀態變化會影響到電阻值、電容值不斷變化。通過FTM6000系列在線式燃料電池專用阻抗測試儀，可以間接測量到這些電阻值和電容值及其變化趨勢，便于燃料電池廠家進行阻抗特性分析。

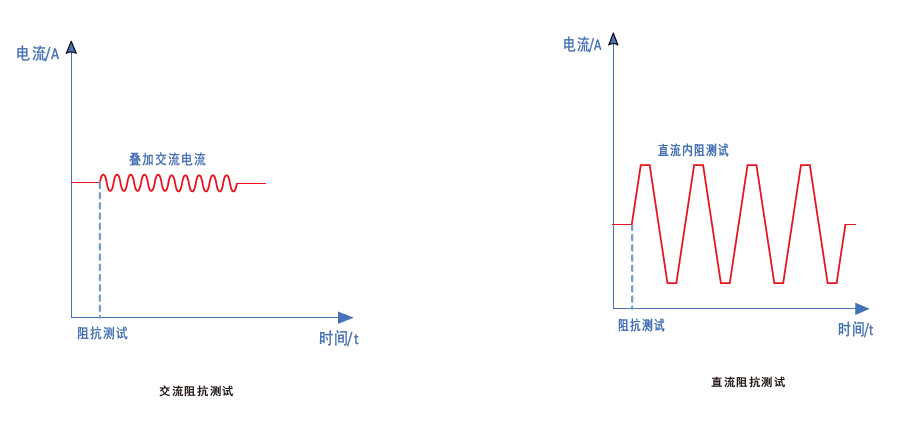

交流阻抗法是在燃料電池的放電直流電流上疊加微小測量用交流電流，交流電流成分通常占直流電流的0.1%～10%不等，然后對電壓、電流進行測量和運算，便可得到燃料電池的純電阻（R）、電抗(X)、復阻抗模值（|Z|）以及相位角（θ）。FTM6000測量模式可以選擇單次或者多次，測試方法可選擇定頻或者掃頻。
直流阻抗法是在燃料電池的放電直流電流上疊加方波電流，然后對電壓、電流進行測量和運算，便可得到燃料電池的純電阻（R）。FTM6000測量模式可以選擇單次或者多次，測試方法可選擇定頻或者掃頻。
| 規格表
型號 | FTM6000-600A | FTM6000-1000A |
最大測量電壓 | 0.1～1000V | 0.1～1000V |
最大電流測量范圍 | -600A～600A | -1000A～1000A |
交流阻抗測量 | ||
頻率范圍 | 0.01Hz～20kHz | |
測量項目 | R、X、|Z|、θ | |
測量范圍 | 0.01mΩ～10Ω | |
阻抗顯示位 | 5位顯示 | |
測量精度 | 3%（0.01～10kHz） | |
5%（10k～20kHz） | ||
直流斷路法測量 | ||
測量項目 | U、I、R | |
最小測量時間 | 100ms | |
脈沖幅值 | 直流負載的0～100%F.S. | |
脈沖深度 | 0～100% | |
測量范圍 | 0.01mΩ～10Ω | |
測量精度 | 1% | |
基本特性 | ||
人機接口 | 4.3"觸摸屏 | |
通訊接口 | RS232、LAN、CAN | |
通訊協議 | MODBUS | |
交流輸入 | 110～220VAC±10%，(50～60)Hz | |
溫度規格 | 工作溫度：0～40℃，存儲溫度：-20℃～70℃ | |
重量 | 15kg | |
尺寸（mm） | 430（W）*132.5（H）*450（D） | |
型號 | FTM6000-600A | FTM6000-1000A |
最大測量電壓 | 0.1～1000V | 0.1～1000V |
最大電流測量范圍 | -600A～600A | -1000A～1000A |
交流阻抗測量 | ||
頻率范圍 | 0.01Hz～20kHz | |
測量項目 | R、X、|Z|、θ | |
測量范圍 | 0.01mΩ～10Ω | |
阻抗顯示位 | 5位顯示 | |
測量精度 | 3%（0.01～10kHz） | |
5%（10k～20kHz） | ||
直流斷路法測量 | ||
測量項目 | U、I、R | |
最小測量時間 | 100ms | |
脈沖幅值 | 直流負載的0～100%F.S. | |
脈沖深度 | 0～100% | |
測量范圍 | 0.01mΩ～10Ω | |
測量精度 | 1% | |
基本特性 | ||
人機接口 | 4.3"觸摸屏 | |
通訊接口 | RS232、LAN、CAN | |
通訊協議 | MODBUS | |
交流輸入 | 110～220VAC±10%，(50～60)Hz | |
溫度規格 | 工作溫度：0～40℃，存儲溫度：-20℃～70℃ | |
重量 | 15kg | |
尺寸（mm） | 430（W）*132.5（H）*450（D） | |
型號 | FTM6000-600A | FTM6000-1000A |
最大測量電壓 | 0.1～1000V | 0.1～1000V |
最大電流測量范圍 | -600A～600A | -1000A～1000A |
交流阻抗測量 | ||
頻率范圍 | 0.01Hz～20kHz | |
測量項目 | R、X、|Z|、θ | |
測量范圍 | 0.01mΩ～10Ω | |
阻抗顯示位 | 5位顯示 | |
測量精度 | 3%（0.01～10kHz） | |
5%（10k～20kHz） | ||
直流斷路法測量 | ||
測量項目 | U、I、R | |
最小測量時間 | 100ms | |
脈沖幅值 | 直流負載的0～100%F.S. | |
脈沖深度 | 0～100% | |
測量范圍 | 0.01mΩ～10Ω | |
測量精度 | 1% | |
基本特性 | ||
人機接口 | 4.3"觸摸屏 | |
通訊接口 | RS232、LAN、CAN | |
通訊協議 | MODBUS | |
交流輸入 | 110～220VAC±10%，(50～60)Hz | |
溫度規格 | 工作溫度：0～40℃，存儲溫度：-20℃～70℃ | |
重量 | 15kg | |
尺寸（mm） | 430（W）*132.5（H）*450（D） | |
